Diagnostics de forages

Études Diagnostiques et Réglementaires en Eaux souterraines et Environnement

DIAGNOSTICS DE FORAGE

Il est parfois nécessaire de réaliser un diagnostic de forage, notamment lors de la régularisation de forages ou, pour les captages AEP, lors des études préalables à la mise en place des périmètres de protection de captages d’eau potable, mais aussi pour tout forage situé dans un périmètre de protection de captage AEP ou exploitant une nappe captive, et ce tous les 10 ans.


Le diagnostic s’intéresse à différents aspects :


  • Inspection vidéo par caméra sur toute la hauteur du forage et pour les particuliers sur l'état des tubages (corrosion) et des crépines (propreté, colmatage)
  • Mesure de la température de l’eau et de sa conductivité
  • Localisation des arrivées d'eau pour mesure du flux (en mm)
  • Contrôle de la géologie (sonde gamma ray naturel) et de la cimentation à l’extrados du tubage
  • Mesure de la verticalité du forage
  • Contrôle de la cimentation (partie noyée uniquement) par sonde CBL


*Une inspection vidéo d'un forage de profondeur moyenne (50 à 100 m) dure environ 1h30 à 2h (mise en place et rangement inclus)

  • Titre de la diapositive

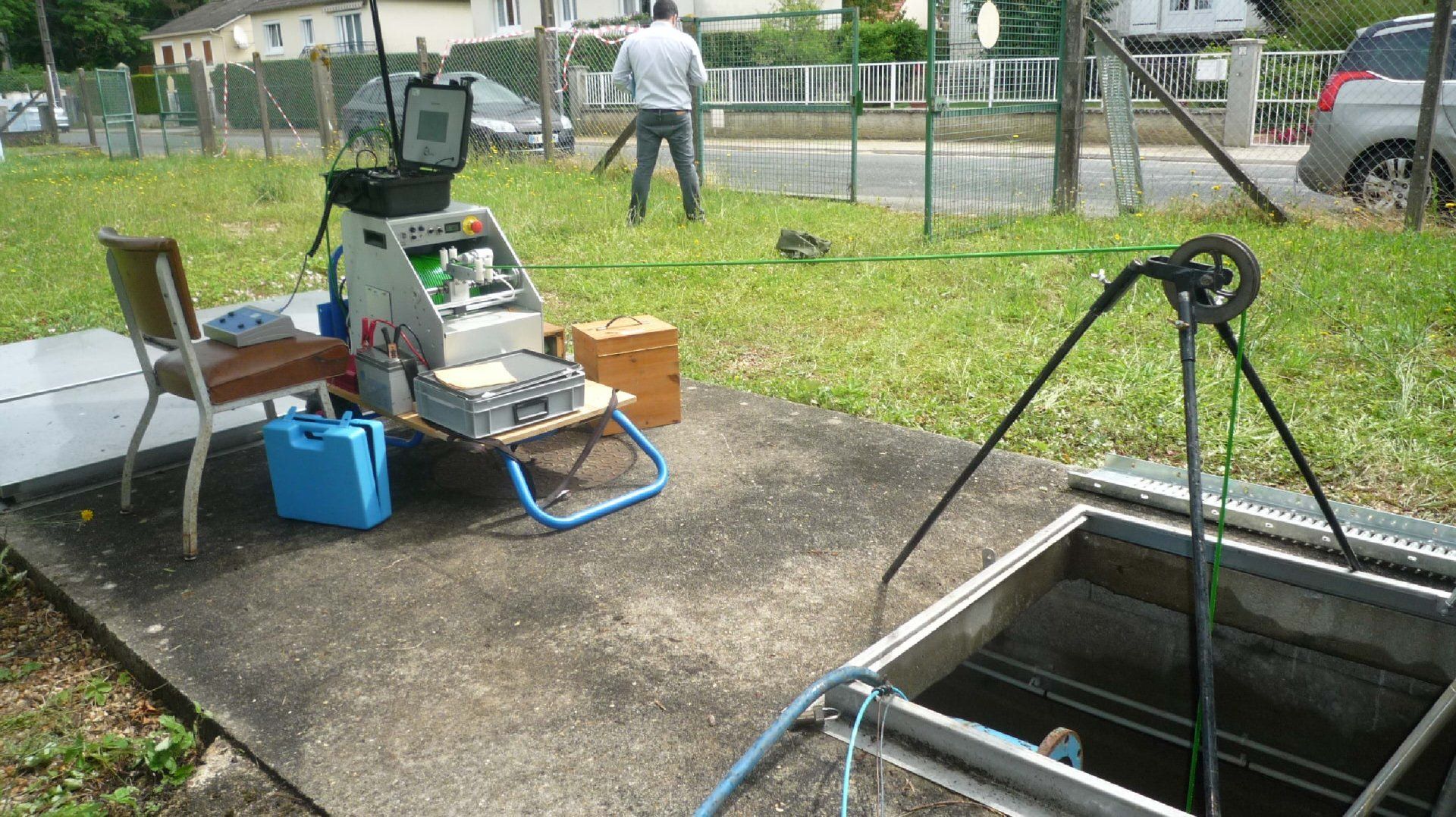

    En début d’intervention, le fourgon est stationné portes arrières dirigées vers le forage à une distance de 5 à 10 m du forage. En cas de besoin le fourgon peut être stationné à 50 ou 100 m de distance (le treuil contient 200 m de câble).

    Bouton

  • Titre de la diapositive

    S’il n’est pas possible d’avoir une visée directe sur le forage, des poulies de renvoi peuvent être utilisées.

    Bouton

  • Titre de la diapositive

    En dernier recours, le treuil et la régie de contrôle peuvent être sortis du fourgon et installés sous une toile de tente adaptée.

    Bouton

  • Titre de la diapositive

    Une poulie sur trépied est positionnée au-dessus du forage pour permettre une descente stable et régulière de la caméra ou des sondes de diagraphie.

    Bouton

Caméras disponible :


Une caméra vidéo couleur HYTEC DTR 65 HRC à tête rotative 360 ° (caractéristiques de la caméra : diamètre de 65 mm ; objectif 3,8 mm ; sensibilité 0,1 lux ; éclairage par 18 leds).


Une caméra vidéo couleur HYTEC VS669FHRT10 à visée axiale (caractéristiques de la caméra : diamètre de 40 mm ; objectif 3,8 mm ; sensibilité 1,6 lux ; éclairage par 10 leds haute luminosité blanche).


Une caméra vidéo noir et blanc HYTEC NB VS326F à visée axiale (caractéristiques de la caméra : diamètre de 26 mm ; objectif 3,8 mm ; sensibilité 0,08 lux ; éclairage par 12 leds infrarouge).


Sondes disponibles :

Sonde micro moulinet GéoVista (localisation des arrivées d’eau) :

Caractéristiques : Poids : 3,5 kg ; Longueur : 0,48 m ; Hélice diamètre de 75 mm ; Résolution : 1/40 de tour.

                                                                 Sonde température/conductivité GéoVista:

                                                                 Caractéristiques : Poids : 4,3 kg ;

 Longueur : 0,76 m ; Diamètre : 38 mm

                                                                 Résolution température : de 0 à 80 °

                                                                 Résolution conductivité : de 50 à 50 000 °C

                                                                  Sonde gamma naturel GéoVista (mesure de la radioactivité naturelle des terrains) :

 Caractéristiques : Poids : 4,5 kg ;

                                                                  Longueur : 0,70 m ; Diamètre : 42 mm

Sonde sonic CBL GéoVista (contrôle de cimentation) :

Caractéristiques : Poids : 25 kg ; Longueur : 2,34 m ; Diamètre : 60 mm



Sonde OTT
